焊接過程中常見的問題

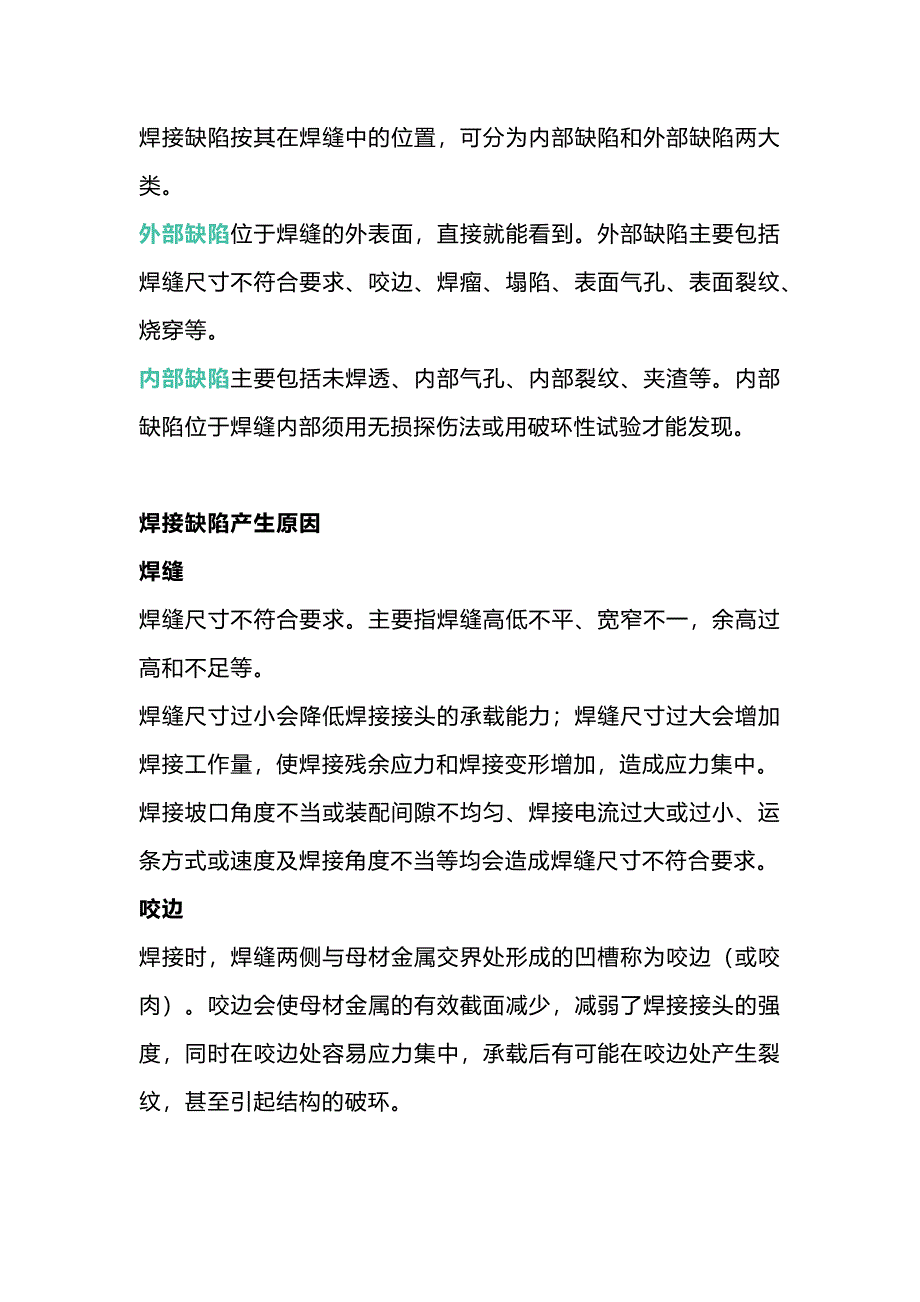

焊接缺陷按其在焊縫中的位置，可分為內(nèi)部缺陷和外部缺陷兩大類外部缺陷位于焊縫的外表面，直接就能看到外部缺陷主要包括焊縫尺寸不符合要求、咬邊、焊瘤、塌陷、表面氣孔、表面裂紋、燒穿等內(nèi)部缺陷主要包括未焊透、內(nèi)部氣孔、內(nèi)部裂紋、夾渣等內(nèi)部缺陷位于焊縫內(nèi)部須用無損探傷法或用破環(huán)性試驗才能發(fā)現(xiàn)焊接缺陷產(chǎn)生原因焊縫焊縫尺寸不符合要求主要指焊縫高低不平、寬窄不一，余高過高和不足等焊縫尺寸過小會降低焊接接頭的承載能力；焊縫尺寸過大會增加焊接工作量，使焊接殘余應(yīng)力和焊接變形增加，造成應(yīng)力集中焊接坡口角度不當(dāng)或裝配間隙不均勻、焊接電流過大或過小、運條方式或速度及焊接角度不當(dāng)?shù)染鶗斐珊缚p尺寸不符合要求咬邊焊接時，焊縫兩側(cè)與母材金屬交界處形成的凹槽稱為咬邊（或咬肉）咬邊會使母材金屬的有效截面減少，減弱了焊接接頭的強度，同時在咬邊處容易應(yīng)力集中，承載后有可能在咬邊處產(chǎn)生裂紋，甚至引起結(jié)構(gòu)的破環(huán)產(chǎn)生咬邊的原因是操作工藝不當(dāng)、焊接規(guī)范選擇不正確，如焊接電流過大，電弧過長，焊條角度不當(dāng)?shù)群噶龊附舆^程中，熔化金屬流淌到焊縫之外未熔化的母材上所形成的金屬瘤即為焊瘤焊瘤不僅影響焊縫外觀美觀，而且焊瘤下面常有未焊透缺陷，易造成應(yīng)力集中。

焊縫間隙過大、焊條位置和運條方法不正確、焊接電流過大或焊接速度太慢等均會引起焊瘤的產(chǎn)生燒穿焊接過程中，熔化金屬自坡口背面流出，形成穿孔的缺陷稱為燒穿產(chǎn)生燒穿的主要原因是焊接電流過大，焊接速度太慢，當(dāng)裝配間隙過大或鈍邊太薄時也會發(fā)生燒穿現(xiàn)象未熔合未熔合指焊接時，焊道與母材之間或焊道與焊道之間未完全熔化結(jié)合的部分；或指點焊時母材與母材之間未完全熔化結(jié)合的部分產(chǎn)生未熔合的原因有，焊接線能量太低；電弧發(fā)生偏吹；坡口側(cè)壁有銹蝕和污物；焊層清渣不徹底等凹坑、塌陷及未填滿凹坑指在焊縫表面或焊縫背面形成的低于母材表面的局部低洼部分塌陷指單面熔化焊時，由于焊接工藝不當(dāng)，造成焊縫金屬過量透過背面，使焊縫正面塌陷，背面凸起的現(xiàn)象由于填充金屬不足，在焊縫表面形成的連續(xù)或斷續(xù)的溝槽，這種現(xiàn)象即未填滿夾渣焊后殘留在焊縫中的熔渣稱為夾渣產(chǎn)生夾渣的原因很多，如焊件邊緣及焊層、焊道之間清理不干凈；焊接電流太小，致使熔化多屬凝固速度加快，熔渣來不及浮出；運條不當(dāng)，熔渣與鐵水分離不清，阻礙了熔渣上??；焊件及焊條的化學(xué)成分不當(dāng)；熔池內(nèi)含氧、氮成份過多等氣孔焊接時，熔池中的氣泡在凝固時未能逸出而殘留下來所形成的空穴稱為氣孔氣孔可分為密集氣孔、條蟲狀氣孔和針狀氣孔等。

焊縫中形成氣孔的氣體主要是氫氣、氮氣和一氧化碳等氣孔對焊縫的性能有較大的影響，它不僅使焊縫的有效面積減小，使焊縫的機械性能下降，而且破壞了焊縫的致密性，容易造成泄漏造成氣孔產(chǎn)生的原因有，焊接過程中焊接區(qū)的良好保護(hù)受到破壞；母材焊接區(qū)和焊絲表面有油污、鐵銹和吸附水的污染物；焊條受潮，烘焙不充分；焊接電流過大或過小、焊接速度過快；焊接電弧過長、電弧電壓偏高裂紋形成焊接裂紋的溫度可分為熱裂紋和冷裂紋，根據(jù)裂紋發(fā)生的位置可分為焊縫金屬中的裂紋和熱影響區(qū)的裂紋在焊接過程中，焊縫和熱影響區(qū)金屬冷卻到固相線附近的高溫區(qū)產(chǎn)生的焊縫裂紋稱為熱裂紋；焊接接頭冷卻到較低溫度時產(chǎn)生的焊接裂紋稱為冷裂紋焊接裂紋是最危險的焊接缺陷，嚴(yán)重地影響著焊接結(jié)構(gòu)的使用性能和安全可靠性裂紋除了降低焊接接頭的強度外，還因裂紋末端有一個尖銳的缺口，將引起嚴(yán)重的應(yīng)力集中，促使裂紋的發(fā)展和破壞。
